Termik Rölesi Atınca Oluşan Riskler ve Kesin Çözüm [2026]

Motor bir anda duruyor, pano susuyor ve termik röle tekrar tekrar atıyorsa sorun çoğu zaman tek bir parçada değil; akım, yük, faz dengesi, bağlantı kalitesi ve ortam sıcaklığı aynı anda alarm veriyor. Bu noktada yalnızca röleyi kaldırıp yeniden devreye almak, arızayı çözmez; hatta motor sargısını, kontaktörü ve üretim sürekliliğini daha büyük bir riske iter. Bu yazıda termik rölenin neden attığını, hangi riskleri doğurduğunu ve sahada işe yarayan kesin çözüm adımlarını net biçimde göreceksin.

Termik röle neden atar ve aslında seni hangi arızaya karşı uyarır

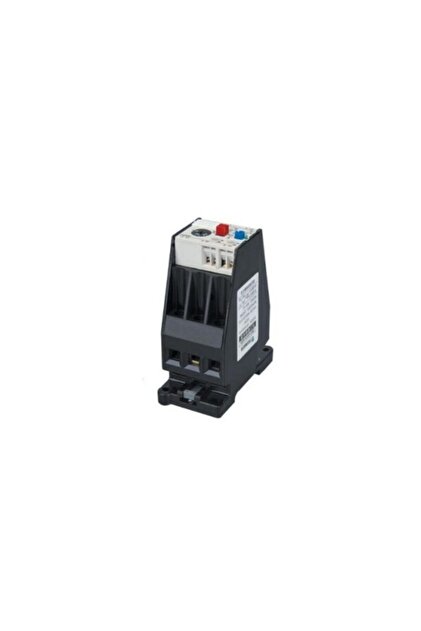

Termik röle, elektrik motorunu aşırı akıma ve uzun süreli yüklenmeye karşı koruyan bir güvenlik elemanıdır. Çalışma mantığı basittir: Motor anma akımının üstüne çıktığında röle içindeki bimetal ısınır, eğilir ve koruma kontağını açar. Böylece motor devreden çıkar.

Buradaki kritik nokta şu: Termik röle genelde sebepsiz atmaz. O, çoğu zaman alttaki problemi haber verir. Yani röle arızanın kendisi değil, çoğu durumda arızanın habercisidir.

En sık görülen tetikleyiciler şunlardır:
– Motorun kapasitesinden fazla mekanik yük çekmesi
– Faz kaybı ya da faz dengesizliği
– Besleme geriliminin düşük kalması
– Termik röle akım ayarının yanlış seçilmesi
– Kontaktör bağlantılarında gevşeklik ve ısınma
– Rulman sıkışması, pompa blokajı, fan sürtmesi gibi mekanik zorlanmalar
– Ortam sıcaklığının yükselmesi ve pano içi havalandırmanın zayıf kalması
– Sık start-stop nedeniyle motorun normalden fazla ısınması

IEC 60947 serisindeki koruma yaklaşımı, motor koruma ekipmanlarının sadece nominal akıma göre değil, gerçek çalışma koşullarına göre değerlendirilmesini esas alır. Sahada en çok hata da burada çıkar: Etiket akımına bakılır, ama yük profili, ortam sıcaklığı ve kalkış karakteri hesaba katılmaz.

Kendi tecrübemle söyleyebilirim ki, birçok işletmede “termik attı” cümlesi yalnızca elektrik arızası gibi görülür. Oysa sorunun kökü çoğu kez mekaniktir. Özellikle pompa, kompresör ve konveyör hatlarında yük artışı, elektrik panosundan önce makinenin üzerinde başlar.

Termik rölesi atınca oluşan riskler ve kesin çözüm için izlemen gereken yol

Termik rölenin atması bazen sistemi korur, bazen de yaklaşan büyük arızanın erken işareti olur. Eğer aynı röle kısa aralıklarla tekrar atıyorsa aşağıdaki riskler ciddiye alınmalı.

Motor sargısı yanma riski

Termik röle yanlış ayarlıysa ya da operatör röleyi sürekli resetliyorsa motor sargısı aşırı ısınır. Yalıtım ömrü sıcaklık yükseldikçe hızla düşer. Elektrik makineleri alanında yaygın kabul gören 10 derece kuralına göre, yalıtım sıcaklığındaki her 10 derece artış izolasyon ömrünü yaklaşık yarıya indirebilir. Bu yaklaşım IEEE ve endüstriyel motor bakım literatüründe uzun süredir referans kabul edilir.

Bu yüzden “bir kere daha kaldırayım” yaklaşımı maliyeti büyütür. Bir termik röle birkaç dakikalık duruş kazandırır, ama sargı yanarsa günlerce üretim kaybedebilirsin.

Faz kaybı nedeniyle tek fazda kalma riski

Üç fazlı motorlarda fazlardan biri düşerse motor kalan iki fazla dönmeye çalışır. Bu durumda akım diğer fazlara biner, motor ciddi şekilde ısınır ve tork düşer. NEMA verileri ve motor koruma literatürü, faz dengesizliğinin küçük yüzdelerde bile akım dengesizliğini katlayabildiğini gösterir. Gerilim dengesizliği yüzde 2 civarındayken akım dengesizliği çok daha yüksek seviyelere çıkabilir.

Bu senaryoda termik röle atıyorsa aslında seni daha büyük bir hasardan koruyordur. Asıl çözüm, sigorta, kablo ucu, kontaktör kutbu ve şebeke fazlarını ölçmektir.

Kontaktör ve klemenslerde yanma riski

Gevşek bağlantı noktaları direnç yaratır. Direnç artınca ısı yükselir. Isı yükselince klemens kararır, kablo pabucu bozulur, kontaktör kontakları yüzey kaybeder. Bu zincir devam ettiğinde termik röle sık atar, sonra kontaktör de görevini sağlıklı yapamaz.

NFPA 70B bakım yaklaşımı ve termal görüntüleme uygulamaları, elektrik bağlantı gevşekliklerinin arızaya dönüşmeden önce sıcaklık farkıyla yakalanabildiğini net biçimde ortaya koyar. Özellikle düzenli termal kamera kontrolleri, plansız duruşları düşürmede güçlü bir araçtır.

Üretim kaybı ve plansız duruş riski

Termik rölenin sürekli atması yalnızca ekipman meselesi değildir; doğrudan operasyon kaybıdır. Büyük üretim tesislerinde plansız duruş maliyetleri sektör raporlarına göre saatlik çok yüksek rakamlara çıkabilir. Siemens, ABB, Schneider Electric ve benzeri kurumsal kaynakların bakım odaklı raporları da küçük elektrik arızalarının zincirleme üretim kaybı yarattığını sık sık vurgular.

Buradaki ana fikir net: Röle her attığında sadece motor durmaz, hat temposu da bozulur.

Yangın ve pano içi ısınma riski

Aşırı akım, gevşek bağlantı ve yetersiz havalandırma birleşirse pano içinde lokal sıcak noktalar oluşur. Özellikle tozlu ve yağlı ortamlarda bu ısı birikimi daha tehlikeli hale gelir. Termik röle burada son savunma katmanlarından biridir. Onu devre dışı bırakmak ya da nominalin çok üstüne ayarlamak, korumayı fiilen etkisiz hale getirir.

Şimdi gelelim kesin çözüm kısmına. Burada rastgele parça değiştirmek yerine teşhis sırasını doğru kurman gerekir.

1. Motor etiket akımını kontrol et.
Motorun anma akımı, servis faktörü ve çalışma rejimi ilk referansındır. Termik ayarı kulaktan dolma değil, etiket verisine göre yapılmalı.

2. Pensampermetre ile üç faz akımını ayrı ayrı ölç.
Sadece toplam akıma bakma. Fazlar arasında belirgin fark varsa yük dengesizliği, faz kaybı ya da sargı problemi ihtimali güçlenir.

3. Şebeke gerilimini ve faz dengesini ölç.
Düşük gerilim motorun daha fazla akım çekmesine yol açar. Özellikle uzun kablo mesafelerinde ve zayıf beslemede bu durumu sık görürsün.

4. Mekanik yükü denetle.
Pompa sıkışıyor mu, rulman ses yapıyor mu, fan sürtüyor mu, redüktör zorlanıyor mu? Yıllar süren saha takibim gösteriyor ki, termik arızalarının önemli bölümü elektrik panosunda değil, makinenin hareketli tarafında başlıyor.

5. Kontaktör, sigorta, klemens ve kablo uçlarını incele.
Kararma, gevşeme, koku ve renk değişimi sana çok şey söyler. İmkan varsa termal kamera kullan.

6. Termik röle sınıfını ve ayar aralığını doğrula.
Her motor aynı kalkış karakterine sahip değildir. Ağır yol alan yüklerde yanlış trip sınıfı seçimi gereksiz açmaya neden olabilir.

7. Pano içi sıcaklık ve havalandırmayı kontrol et.
Yaz aylarında pano içi sıcaklık artar. Bu durum rölenin davranışını etkiler. Fan, filtre ve hava sirkülasyonu ihmal edilmemeli.

8. Sık devreye girme sayısını incele.
Motor kısa aralıklarla start alıyorsa termal birikim oluşur. Kağıt üstünde normal görünen akım, pratikte aşırı ısınmaya yol açabilir.

9. Gerekirse izolasyon testi ve sargı testi yap.
Megger testi ve gelişmiş motor analizleri, görünmeyen iç hasarı ortaya çıkarır. Özellikle eski motorlarda bu adım hayat kurtarır.

10. Kayıt altına al ve tekrar eden paterni çöz.
Aynı saatlerde, aynı yükte, aynı vardiyada atıyorsa sebep tesadüf değildir. Kayıt Bilgi gibi teknik içerik sunan kaynaklarda da bu tür arızalarda veri takibinin önemi sıkça öne çıkar.

Sahada işe yarayan uygulamalar ve sık yapılan hatalar

Termik röle arızalarında en büyük yanlış, röleyi suçlayıp kök nedeni aramamaktır. Saha pratiğinde sık gördüğüm hataları açık söyleyeyim.

– Röle ayarını “biraz yükseltelim, atmasın” mantığıyla artırmak
– Reset düğmesine peş peşe basmak
– Sadece elektrikçiyi çağırıp mekanik ekibi devreye almamak
– Faz akımını ölçmeden motoru sökmek
– Etiket akımıyla gerçek yük akımını karşılaştırmamak
– Pano havalandırmasını yok saymak
– Kontaktörün sağlam göründüğü için sağlam olduğunu sanmak

Kendi tecrübemle söyleyebilirim ki, en hızlı ve temiz sonuç çoğu zaman elektrik ve mekanik kontrolü aynı anda yürüttüğünde gelir. Özellikle su pompası, hidrofor, kompresör ve fan motorlarında “röle attı” ifadesi tek başına teşhis koydurmaz.

Pratikte işine yarayacak kısa kontrol düzeni şu şekilde ilerlemeli:
– İlk 5 dakika: Koku, ses, titreşim, görsel yanık izi kontrolü
– İlk 10 dakika: Faz akımı ve gerilim ölçümü
– İlk 15 dakika: Mekanik sıkışma ve yük kontrolü
– İlk 20 dakika: Klemens, kontaktör, sigorta ve termik ayarı kontrolü
– İlk 30 dakika: Tekrar çalıştırma öncesi neden doğrulaması

Eğer motor termik attıktan sonra gövdesi el değmeyecek kadar sıcaksa acele reset atma. Önce soğuma süresini bekle, sonra ölçüm yap. Sıcak motorda yapılan aceleci yeniden başlatma, arızayı büyütür.

Bir diğer kritik ayrım da şu:
– Motor kalkış anında atıyorsa neden çoğu kez yüksek kalkış akımı, sıkışık yük veya yanlış trip sınıfıdır.
– Motor bir süre çalıştıktan sonra atıyorsa neden çoğu kez aşırı yük, havalandırma sorunu, rulman problemi veya düşük gerilimdir.

Bu ayrımı doğru yaptığında teşhis süresi ciddi biçimde kısalır.

İşletmende bu arıza tekrarlıyorsa sadece bakım defterine “termik attı” yazmak yetmez. Şunları mutlaka kaydet:
– Tarih ve saat
– O anki yük durumu
– Faz akımları
– Gerilim değerleri
– Ortam sıcaklığı
– Reset sonrası tekrar atma süresi
– Mekanik gözlem notları

Bu kayıtlar birkaç hafta içinde sana net bir arıza haritası çıkarır. Kayıt Bilgi üzerinde benzer teknik konularda dikkat çeken ortak nokta da tam olarak budur: Ölçmediğin arızayı kalıcı biçimde çözemezsin.

Sıkça Sorulan Sorular

Termik röle attığında hemen kaldırmak doğru mu?

Hayır. Önce neden attığını bul. Peş peşe reset atmak motor sargısına zarar verebilir.

Termik röle ayarı kaç amper olmalı?

Motor etiket akımına göre ayarlanmalı. Gerçek çalışma yükü ve servis koşulları da kontrol edilmeli.

Termik röle neden sadece bazen atar?

Yük değişken olabilir. Ortam sıcaklığı, faz dengesizliği veya gevşek bağlantı da aralıklı atmaya yol açabilir.

Yeni termik röle takınca sorun çözülür mü?

Sadece röle arızalıysa çözülür. Çoğu durumda asıl sebep motorda, yükte veya besleme tarafında olur.

Faz kaybı termik rölenin atmasına neden olur mu?

Evet. Üç fazlı motorlarda faz kaybı akım dengesini bozar ve termik korumayı tetikler.

Termik röle atması yangın riski oluşturur mu?

Tek başına atması koruma sağlar. Ancak sık atmaya yol açan gevşek bağlantı ve aşırı ısınma, yangın riskini artırabilir.

Termik röle sürekli atıyorsa buna küçük bir arıza gibi bakma; çoğu kez sistem sana “daha büyük hasar geliyor” mesajı veriyordur. Elinde pensampermetre varsa ilk olarak üç faz akımını ölç, motor etiket değeriyle karşılaştır ve ardından mekanik yükü kontrol et. İstersen yaşadığın belirtiyi yaz: Kalkışta mı atıyor, çalışırken mi, yoksa ısınınca mı? Buna göre en olası nedeni birlikte daraltabiliriz.
